| COLLEGAMENTO LASER ALLA 3D PRINTER | ||
| Per trasformare la vostra stampante 3d in un incisore Laser basta procurare i seguenti materiali ed effettuare un semplice circuito da interfacciare tra la stampante 3D ed il laser. | Materiale-----> |
|
Modulo Laser 2W con dissipatore e ventola di raffreddamento |
||
| Modulo laser, comprensivo di diodo laser blu 2W 450nm 5v, dissipatore termico e ventola di raffreddamento 12v | Link dove poterlo acquistare |
  Usare occhiali di protezione adeguati |
Convertitore DC-DC |
||
| LM2596S DC-DC Buck Converter Step Down Module, questo modulo permette di regolare il voltaggio necessario per il diodo laser | Link dove poterlo acquistare |
 |
Resistenze - Transistor - Switc |
||
|
Transistor NPN BD535
Datasheet Resistenza 270 Ω 1/4w Deviatore On/Off/On |
Acquistabili presso: RS Distrelec |
   |
NOTE: |
||
| Prima di procedere
all'assemblaggio si raccomanda di tarare il modulo

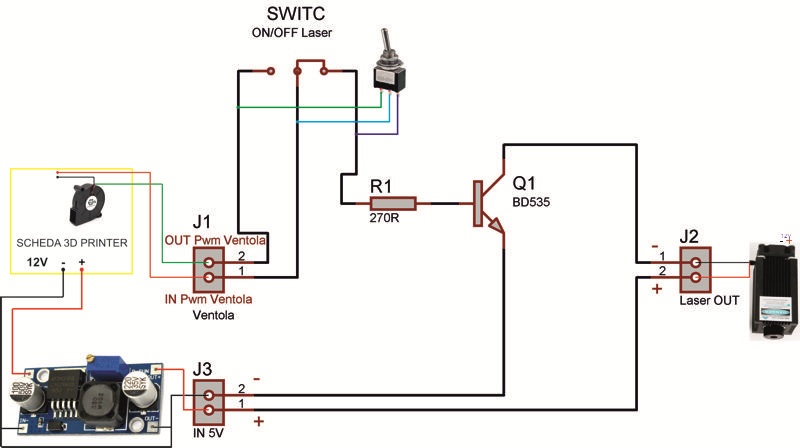

LM2596S DC-DC Buck Converter in questo modo: Collegare i rispettivi ingressi (IN+ al +12V) e (IN- al negativo 0V ) dell'alimentatore della stampante 3D,e con un tester verificare nelle uscite (OUT+ e OUT-) che la tensione erogata corrisponda a quella massima per alimentare il diodo led laser (in teoria il voltaggio dovrebbe essere 4,7V) Vedi datasheet del modulo laser. Per aumentare o diminuire la tensione basta agire sul trimmer multi-giro che vedrete sul circuito del LM2596S DC-DC Buck Converter Una volta effettuata questa operazione molto importante proseguire come da schema seguente l'assemblaggio del circuito ai vari moduli e alla stampante 3D. Ricordatevi che dovrete prelevare il segnale PWM dall'attuale ventola di raffreddamento dell'estrusore per poter pilotare il laser, infatti lo switc permette di selezionare il funzionamento della ventola o del laser. Ultima cosa molto importante collegate la ventola di raffreddamento del modulo laser direttamente al 12V dell'alimentatore della stampante onde evitare il surriscaldamento eccessivo del laser e bruciarlo. Per convertire un immagine in Gcode utilizzare questo script Online  |
||
Circuito Stampato |
||
 |
 |
 |
| ATTENZIONE: l'autore non è in alcun modo responsabile per danni di qualunque genere derivanti dal malfunzionamento dei circuiti a cose, persone o animali ecc. Inoltre devono essere rispettate tutte le regole di sicurezza imposte dalla legge e soprattutto dal buonsenso dell'operatore. | ||
